Opis konfigurowania sprzętu sieci zegarów TIMELINE

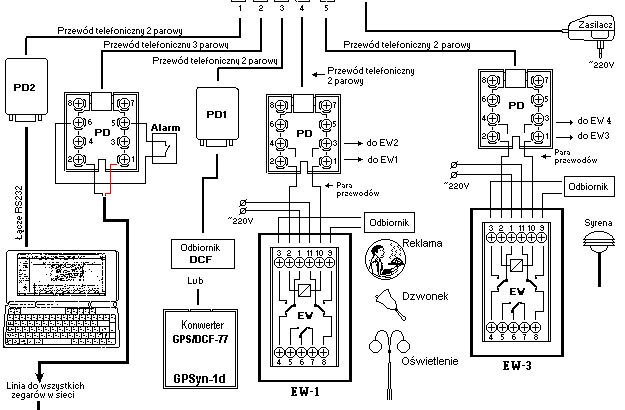

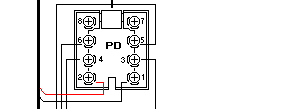

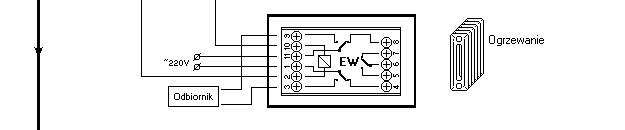

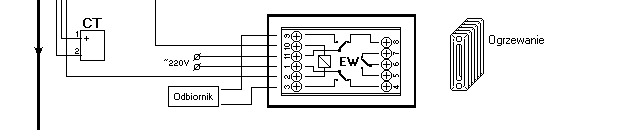

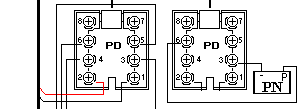

Sieć zegarów TIME LINE składa się z następujących elementów: Zegar centralny - matka (Master) -ZC-1 lub ZC-2 Zegar korytarzowy jednostronny -ZK-1 Zegar korytarzowy jednostronny -ZW-1 Zegar zewnętrzny jednostronny -ZZ-1 Zegar korytarzowy dwustronny -ZK-1/2 Zegar korytarzowy jednostronny -ZW-1/2 Zegar pokojowy -ZP-1 Czujnik temperatury -CT Element wykonawczy -EW Przycisk napadowy -PN Puszka dołączeniowa -PD Puszka dołączeniowa odbiornika DCF -PD1 Puszka dołączeniowa konwertera RS -PD2 Odbiornik sygnału DCF DCF Konwerter sygnału GPS na DCF GPSyn-1     Elementy te konfiguruje się w zależności od ilości i rodzaju potrzebnych zegarów w sieci, wg zasad pokazanych na rysunku poniżej, przy czym zasilacze do każdego rodzaju zegara sprzedawane są w komplecie z nim i nie wymagają wykazywania ich w zamówieniu. Jeżeli nie potrzeba korzystać z programowanych tajmerów zegara -matki, siecią można zarządzać za pomocą synchronizatora SZA-1, w obudowie tablicowej lub na szynę T-35, posiadającego odbiornik GPS i wyjście RS do sieci. Synchronizator sieci zegarów SZA-1G



	ZC-1
	ZK-1
	ZW-1
	ZK-1/2
	ZW-1/2
	ZP-1
	ZZ-1
	SZA-1
	ZC-2
