Spis treści:

I. Opis budowy - Płyta bazowa - Procesor - Wyświetlacz i klawiatura - Parametry
II. A. Opis funkcji i programowania - Opis funkcjonalny - Przeznaczenie - Algorytm - Schemat blokowy - Przebiegi czasowe
   B. Menu główne - Początek pracy - Programowanie - Praca - Profil - Ustaw
III. Podłączanie sterownika - Topografia wyprowadzeń - Opis łączówek






I. Opis budowy licznika PLI-2


Produkowany przez nas licznik PLI-2,  składa się z:



*płyty bazowej licznika PLI-2 zawierającej zasilacz 24V z zabezpieczeniem, układ kontroli pracy procesora i układy wykonawcze  wejść i wyjść,

*modułu procesora P6260-2 zawierającego mikrokontroler z oprogramowaniem i pamięcią ustawień parametrów, przetwornicę 24/5V, układ nadzoru zasilania i resetu oraz wzmacniacz pomiarowy i zabezpieczenia wejść i wyjść logicznych

*modułu wyświetlacza i klawiatury KLD-4 wyposażonego w  5 przycisków membranowych, wyświetlacz alfanumeryczny LCD 2 x 16 znaków oraz diody LED sygnalizujące stan urządzenia.



Licznik zamknięty jest w obudowie z tworzywa o szerokości 170mm i wysokości 84mm przystosowanej do mocowania przez tylną ścianę. Na górnej ściance umieszczony jest wyłącznik zasilania. Podłączenia do instalacji dokonuje się poprzez umieszczone na płycie bazowej i dostępne po zdjęciu tylnej ścianki urządzenia  zaciski śrubowe.





Podstawowe dane techniczne:
  Zasilanie:                                             220VAC +10%,-15%,           (zabezpieczenie 0,1A)

 Pobór mocy:                                         3VA

 Zakres temperatur pracy:                  0 do +45°C

 Funkcjonalność:                                  Zliczanie i wyświetlanie, przełączanie styku po paczce na czas T

 Liczba wyjść przekaźnikowych:        1  styk przełączny

 Obciążalność styków:                        2A/ 24Vdc,            1,0A/ 220Vac

 Liczba wejść zliczających:  2

 Maksymalne napięcie wej:                 +24V,-24V

 Obsługiwany typ czujnika:                fotodioda 10mA, wyjścia przetworników  imp.-kodowych OC i push-pull
 Częstotliwość zliczana:                      0Hz do  50Hz

 Zakres liczenia globalny:                   1 do 10 000 imp. [z dzielnikiem do 100 000 imp.]

 Zakres liczenia paczek:                       1 do 500 imp. [z dzielnikiem do 5 000 imp.]

 Zasilanie nadajnika LED:                   5 VDC +10%,-10%, Rg=120 W lub 24 VDC +10%,-10%, Rg=470 W

 Wyświetlacz:                                       2 wiersze x16 znaków

 Wymiary:                                              170 x 84 x 37 mm
 Max. średnica przewodów:                1.2 mm ( 1mm2 )

________________________________________________







II. Opis funkcji i programowania licznika PLI-2



1. Opis funkcjonalny





1.1. Przeznaczenie.



Licznik PLI-2 z programem sterującym Li-2v1.0 przeznaczony jest do zliczania impulsów o częstotliwościach od 0 do 50Hz o amplitudzie 5V. Przy określonych stanach licznika częściowego S i licznika globalnego (suma P) umożliwia załączenie przekaźnika wyjściowego na ustawiany czas T.

Stan urządzenia sygnalizowany jest przy pomocy diod świecących LED:

Praca – oznacza włączenie zasilania i sprawność procesora sterującego licznikiem

Awaria – oznacza niesprawność układów sterujących

Stop – oznacza  stan po osiągnięciu przez licznik P (produkcja, nakład) wartości zadanej co zatrzymuje pracę urządzenia.

X10 – oznacza włączenie dzielnika wejściowego impulsów

W przejrzystym MENU określa się, jaki algorytm będzie realizowany a parametry tego procesu ustawiane są przez obsługę.



1.2. Algorytm pracy.



Algorytm pracy i parametry zależne są od ustawień urządzenia w pamięci. Po włączeniu zasilania licznika ładowany jest do obszaru roboczego pamięci parametrów RAM odpowiedni  zestaw parametrów i opcji algorytmu (profil użytkowy z pamięci EEPROM). Ustawienia te mogą być następnie zmieniane przez programowanie (patrz pkt. 2.2.) i ponownie zapisywane do pamięci trwałej jako profile użytkownika.

Licznik PLI-2 oprogramowaniem Li-2v1.0 realizuje algorytm główny, polegający na zliczaniu impulsów wejściowych z czujnika fotooptycznego lub enkodera (przetwornika kodowo-impulsowego) i porównywaniu ich liczby z nastawioną wartością  S i po jej osiągnięciu załączenie wyjścia na czas zgodny z zaprogramowaną długością przerwy (stan PAUZA) , po czym liczenie jej powtarza się od nowa (od zera),  a jednocześnie zliczana jest całkowita liczba impulsów i porównywana z zaprogramowaną wielkością  P. Po osiągnięciu jej następuje zatrzymanie pracy i przejście do stanu STOP. Następny cykl pracy startuje wartości P i S od zera. Licznik posiada możliwość wstępnego dzielenia impulsów wejściowych przez 10 – co powiększa zakres zliczania do 100 000.



Przed programowaniem licznik posiada następujące ustawienia parametrów (fabryczne):

Profil

S („setka”)

x10

P (produkcja, nakład)

Czas przerwy.

Profil 0

100

nie

1000

2.0s

Profil 1

50

nie

1000

3.2s

Profil 2

200

nie

1000

4.0s

Profil 3

50

nie

2000

3.2s

Profil 4

100

nie

2000

4.0s

Profil 5

200

nie

2000

4.0s

Profil 6

200

nie

3000

5.0s

Profil 7

200

nie

5000

5.0s

Profil 8

500

nie

5000

5.0s

Profil 9

500

nie

10000

5.0s

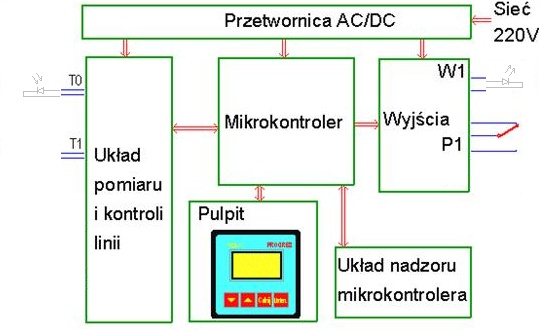

1.3. Schemat blokowy.









Rys. 1. Schemat blokowy licznika PLI-2














2. Menu główne



2.1. Początek pracy.

Po włączeniu napięcia zasilania  licznika PLI-2,  na wyświetlaczu na okres ok. 1,5 sek. pojawi się napis:

Li-2v1.1

Progres



czyli wyświetlanie  wersji oprogramowania, a następnie licznik przechodzi automatycznie w tryb normalnej pracy (patrz p. 2.2.1.)



MENU

Start

Jest to podstawowy wygląd ekranu licznika PLI-2, przy czym napis w dolnym wierszu możemy zmieniać przy użyciu klawiatury, składającej się z 4  klawiszy :



Klawisz   służy do wycofania się do poprzedniego poziomu Menu lub rezygnacji z ustawiania

Klawisze   i   służą do zmiany pozycji Menu w obydwu kierunkach a podczas edycji ustawień, do zwiększania lub zmniejszania aktualnie wpisywanej wartości (w pozycji wskazywanej przez kursor - kiedy pozycję zatwierdzamy to przechodzimy do edycji następnej pozycji ).

Klawisz   służy do zatwierdzania lub uruchomienia edycji pozycji Menu wyświetlonej aktualnie w dolnym wierszu wyświetlacza, a podczas edycji do potwierdzenia ustawionej wartości danej pozycji parametru.

Aby wejść do trybu programowania należy przerwać cykl pracy licznika przez wciśnięcie przycisku    lub . Na wyświetlaczu pojawi się pierwsza pozycja Menu tzn. Profil, a proces sterowania wyjścia zostanie przerwany (wyjście nieaktywne).

Dodatkowo  licznik wyposażony jest w przycisk  sprzężony z diodą sygnalizacyjną umożliwiający zmianę stanu (Włącz/Wyłącz) wskaźnika dzielenia a tym samym włączenie lub wyłączenie dzielenia liczby impulsów wejściowych przez 10.

Przy dzielniku włączonym (dioda świeci) - wskazania liczników na wyświetlaczu oraz ustawienia P i S należy pomnożyć x 10.


 2.2. Programowanie.



Aby wejść do trybu programowania należy przerwać cykl pracy licznika przez wciśnięcie przycisku    lub . Na wyświetlaczu pojawi się domyślna pozycja MENU tzn. Profil, a proces sterowania wyjścia zostanie przerwany (wyjście nieaktywne).

Kolejne  pozycje MENU są następujące.

* Profil

* Start

* Ustaw P

* Ustaw S

* Kasuj P

* Kasuj S

* Czas p.



Pozycje Profil, Ustaw P, Ustaw S i Czas p., uaktywnione przez wciśnięcie przycisku    , pozwalają zmienić poszczególne parametry, natomiast pozycje Kasuj P i Kasuj S zatwierdzone przyciskiem  powodują wyzerowanie odpowiednio licznika P (produkcja) i S (Setka).

Zatwierdzenie pozycji Start powoduje uruchomienie normalnej pracy urządzenia i zliczanie pojedyńczych impulsów wejściowych bądź „dziesiątek” impulsów – przy włączonym dzielniku x10 .





     2.2.1. Start.

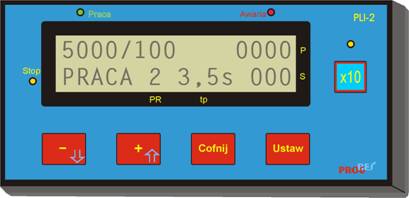

Po uruchomieniu opcji Start, licznik rozpoczyna obsługę wyjścia zgodnie z ustawieniami i stanami sygnałów wejściowych, a na wyświetlaczu pojawiają  się dane:

 - na początku pierwszego wiersza wartości nastawione liczników P/S (Produkcja / „setka”)

 - na końcu pierwszego wiersza licznik bieżący P

 - na początku drugiego wiersza stan pracy licznika (PRACA, PAUZA, STOP)

 - jednocyfrowy numer wybranego profilu PR ( 0 do 9)

 - ustawiony czas przerwy po zliczeniu „setki”

 - na końcu drugiego wiersza licznik bieżący „setki”, np:



5000/200                 0000

PRACA   1   2,5s     000



Po prawej stronie wyświetlacza żółta dioda sygnalizacyjna x10 pokazuje stan włączenia (świecenie) lub wyłączenia dzielnika wejściowego.



     2.2.2. Profil.

Uruchomienie tej opcji, pozwala na wybranie z pamięci ustawionego wcześniej zestawu danych (produkcja, setka, czas przerwy, włączenie dzielnika), zapisanego pod numerem 0 do 9.



Profil                  0000

  2              2,5s    000



Przez użycie przycisków  i  możemy zmieniać numer profilu, a przyciskiem  zatwierdzamy jego wybranie. Ustawienia zostaną załadowane do pamięci roboczej licznika i urządzenie przechodzi od razu do stanu pracy.

Wybrany profil jest trwale zapamiętany i jest ładowany do pamięci roboczej po każdym włączeniu zasilania licznika.



Zapisywanie   profilu wymaga uprawnień ustawiacza i polega na zapisywaniu ustawionych aktualnie wartości  P, S , czasu przerwy i stanu dzielnika wejściowego, do pamięci stałej jako profil roboczy o nadanym numerze. Profil o danym numerze może być programowany na nowo wielokrotnie.





     2.2.3. Ustaw P.

Uruchomienie tej opcji, pozwala na ustawienie obowiązującego aktualnie licznika wielkości produkcji P.



Ustaw P             0000

2000        2,5s     000





Przez użycie przycisków  i  możemy zmieniać wartość pozycji wskazywanej kursorem, a przyciskiem  zatwierdzamy ją i przechodzimy do pozycji następnej. Zatwierdzenie ostatniej pozycji powoduje przyjęcie ustawionej wartości jako obowiązującej i zapisanie jej do pamięci roboczej.



     2.2.4. Ustaw S.

Uruchomienie tej opcji, pozwala na ustawienie obowiązującego aktualnie licznika wielkości „setki” S.



Ustaw S           0000

 100        2,5s     000





Przez użycie przycisków  i  możemy zmieniać wartość pozycji wskazywanej kursorem, a przyciskiem  zatwierdzamy ją i przechodzimy do pozycji następnej. Zatwierdzenie ostatniej pozycji powoduje przyjęcie ustawionej wartości jako obowiązującej i zapisanie jej do pamięci roboczej.





     2.2.5. Kasuj P.

Uruchomienie tej opcji przyciskiem , powoduje wyzerowanie wartości bieżącego licznika wielkości produkcji












     2.2.6. Kasuj S.

Uruchomienie tej opcji przyciskiem , powoduje wyzerowanie wartości bieżącego licznika „setki”.





     2.2.7. Czas przerwy.

Uruchomienie tej opcji, pozwala na ustawienie obowiązującego aktualnie czasu przerwy po zliczeniu „setki”.



Czas p.             0000

 2.8          2,5s     000





Przez użycie przycisków  i  możemy zmieniać wartość pozycji wskazywanej kursorem, a przyciskiem  zatwierdzamy ją i przechodzimy do pozycji następnej. Zatwierdzenie ostatniej pozycji powoduje przyjęcie ustawionej wartości jako obowiązującej i zapisanie jej do pamięci roboczej.
